Bồn tắm Massage INAX MSBV-1700B
Thông số kỹ thuật
- Kích thước : 1695 x 980 x 645 mm
- Bồn tắm Massage - Jacuzzi
- Sục sóng MASSAGE : Lợi dụng dòng nước chảy tuần hoàn tạo ra các đợt sóng vỗ massage vào các vùng lưng, sườn, chânSủi bọt MASSAGE : Bơm nén khí nối các đường ống đến 8 lỗ phun khí dưới đáy bồn nhờ đó bọt khí sủi lên làm cho nước cuồn cuộn xoa bóp nhẹ lên cơ thể, tạo cảm giác thư giãn cho người sử dụng
Tính năng
Các bước thi công
1Lắp đặt ống thải nước vào thân bồn.
2. Xác định vị trí lắp đặt bảng điều khiển, thân bồn, hộp điện.
3. Lắp đặt bảng điều khiển.
4. Lắp đặt hệ thống điện.
5. Điều chỉnh thân bồn.
6. Lắp đặt thân bồn tắm.
7. Cố định hộp điện.
8. Lắp vòi nước và dùng thử
Chú ý:
*Việc nối dây điện phải do nhân viên của công ty INAX thực hiện và tuân thủ đầy đủ các biện pháp an toàn khi lắp đặt.
*Trong quá trính vận chuyển và lắp đặt tránh va đập gây ra sự cố hỏng hóc hay rò nước.
Hướng dẫn thi công
Cố định ống thải mềm vào thân bồn tắm, hướng lắp đặt tuỳ thuộc vào vị trí đặt ống thải trên nền nhà:
Chú ý: – Dùng Silicon trét bên ngoài ren để tránh rò rỉ nước trong quá trình lắp đặt.
– Tùy thuộc vị trí lắp đặt lỗ thoát nước. Khách hàng khi lắp đặt cần mua thêm phần ống thải nối giữa đầu ống thải của bồn và lỗ thoát nước.
Điều kiện lắp đặt
Hộp điện bắt buộc phải được lắp đặt ở phòng bên cạnh (Không được để ở những nơi ẩm ướt như nhà vệ sinh, nhà tắm v.v…)
* Bề mặt bảng điều khiển nên đặt ở vị trí người sử dụng tiện thao tác khi ngồi trong bồn tắm
* Đường dây điện và ống mềm không được liên quan hay tiếp xúc với đường dẫn nước vào của vòi nước.
* Đường dây điện và ống mềm khi lắp xuyên qua tường không được uốn cong hay bị biến dạng.
*Khách hàng căn cứ vào tình hình thực tế để điều chỉnh cho thích hợp nhưng không vi phạm các nguyên tắc trên
Lắp đặt bảng điều khiển
- Tại vị trí lắp bảng điều khiển khoan 1 lỗ vuông có kích thước rộng khoảng 65x85x40mm. Cố định giá đỡ lên tường bằng vít (phụ kiện đi cùng sản phẩm).
- Lắp dây của bảng điều khiển vào nguồn qua đường ống. Sau đó bóc lớp phủ bên ngoài của tấm băng dính 2 mặt phía sau bề mặt rồi dán lên tường. Cuối cùng dùng ốc vít để cố định.
- Dán tem chống xước trên bề mặt bảng điều khiển. Chú ý: Khi dán tem cần căn chỉnh sao cho thẳng hàng.
HƯỚNG DẪN THI CÔNG
Lắp đặt hệ thống điện – Kết nối bảng điều khiển, bơm sục khí, bơm nước tuần hoàn với hộp điện
Lần lượt đấu nối dây nối của bảng điều khiển, dây nối với hệ thống chiếu sáng dưới nước, dây nối với máy bơm nước và dây nối với máy bơm khí vào phía bên phải của hộp điện, xem hình ảnh bên dưới.
Điều chỉnh thân bồn
Dùng livo điều chỉnh thăng bằng của thân bồn ở các vị trí a, b, c và d.
Cách điều chỉnh như sau: Dưới gía đỡ của bồn có các chân điều chỉnh, điều chỉnh sao cho thân bồn tắm thăng bằng và chân điều chỉnh thì tiếp đất. Sau khi điều chỉnh xong thì cố định chân điều chỉnh bằng đai ốc hãm
Lắp đặt thân bồn
- Trước khi lắp thân bồn cần đảm bảo đã xây hệ thống tường bao và lắp đặt xong hệ thống ống thải nước. ( Kích thước xây tường bao xem kích thước bản vẽ lắp đặt).
- Xác định khoảng cách thân bồn và phần gạch phải lớn hơn 3 mm để đảm bảo bồn tắm không bị hư hỏng do biến dạng.
- Sau khi lắp đặt xong hoàn thiện bằng gạch ốp.
- Dùng Silicon tret vào khe hở của thân bồn và tường để thuận tiện trong quá trình vệ sinh.
Cố định hộp điện.
- Cố định hộp điện ở nơi khô ráo thông gió tốt.
- Do bên trong hộp điện thường là các linh kiện điện, nếu khách hàng lắp hay đặt ở vị trí không thích hợp sẽ dẫn đến dễ bị hư hỏng, Công ty Inax không chịu trách nhiệm về điều này.
- Hộp điện nên lắp đặt ở vị trí trẻ em không chạm tới được để trách xảy ra sự cố.
- Sau khi lắp đặt xong hộp điện, cần khoá chặt cửa hộp điện, rút chìa khoá và cất giữ chìa khoá cẩn thận để thuận tiện cho việc sửa chữa sau này.
Lắp vòi nước và dùng thử.
Lắp đặt các linh kiện như vòi nước v.v… cần tham khảo “Hướng dẫn lắp đặt” có liên quan. Cắm phích cắm nguồn điện trên hộp điện vào ổ cắm AC220V, mở công tắc ở trong hộp điện ra để bắt đầu vận hành thử. Trước khi vận hành thử cần cho đầy nước vào bồn tắm, không được thấp hơn mực nước đã đánh dấu.
Nếu trong quá trình lắp đặt, sử dụng quý khách hàng cần sự hướng dẫn và trợ giúp , xin vui lòng liên hệ với văn phòng đại diện của chúng tôi theo địa chỉ sau: 024.3633.1159

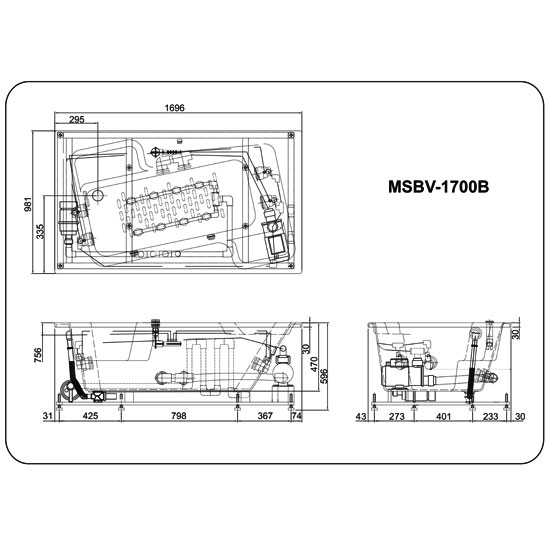

Sơ đồ lắp đặt tổng thể
